La poignée de commande de la pelle (joystick de la pelle) est le « centre d'instructions » du conducteur. Sa fonction principale est de convertir avec précision l'intention d'action de l'opérateur en signaux hydrauliques ou électriques, afin de contrôler la pelle pour accomplir diverses actions. À l'heure actuelle, le système de commande à double poignée est le système de commande le plus répandu, c'est-à-dire que la poignée gauche contrôle la rotation et le godet, et la poignée droite contrôle le bras et le godet.

Fonction et spécifications

Le joystick de la pelle est essentiellement une vanne pilote hydraulique précise ou un contrôleur électronique.

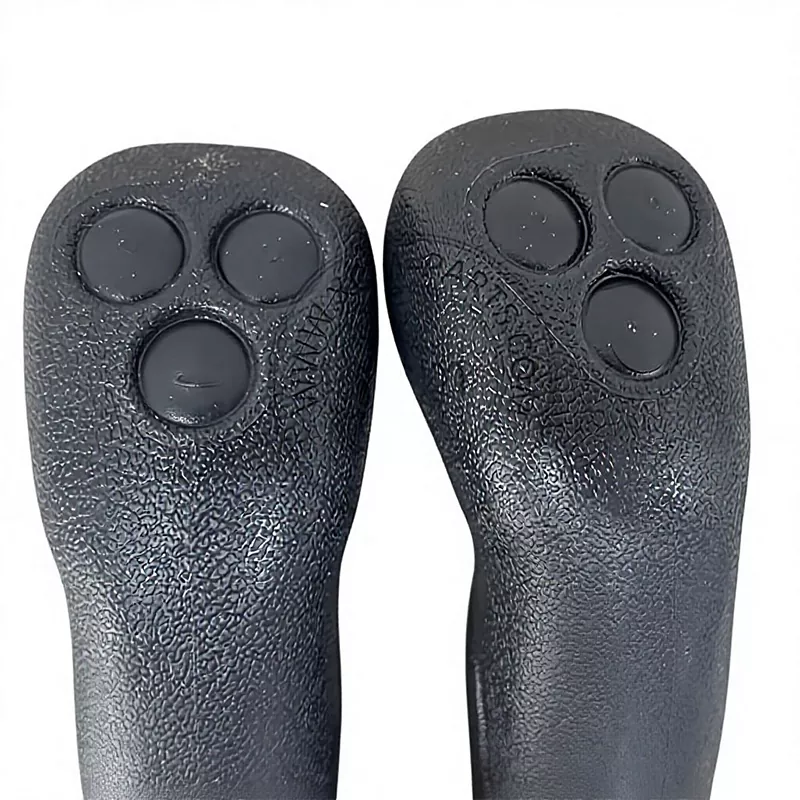

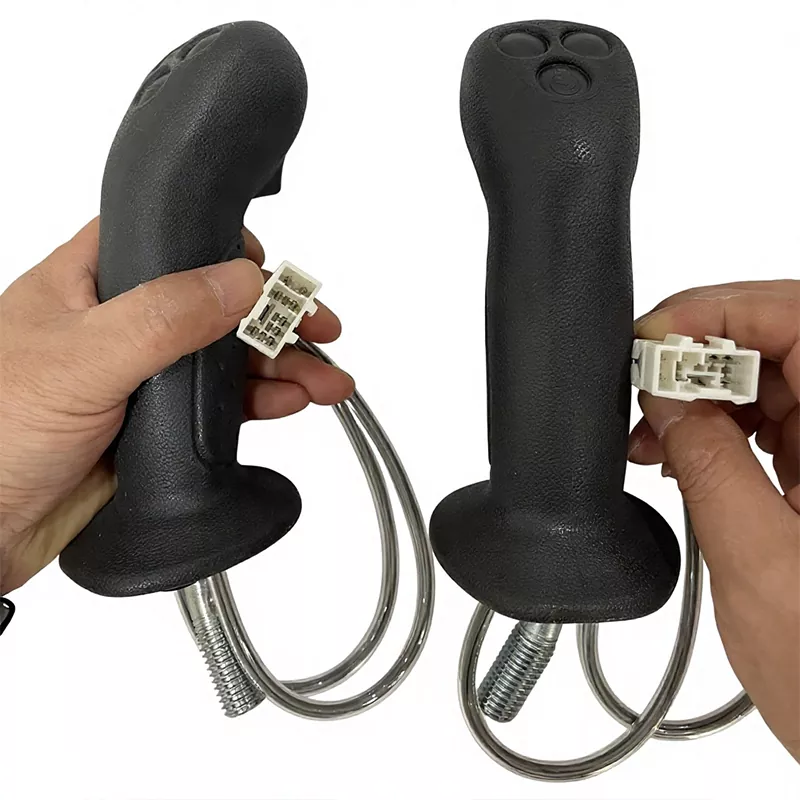

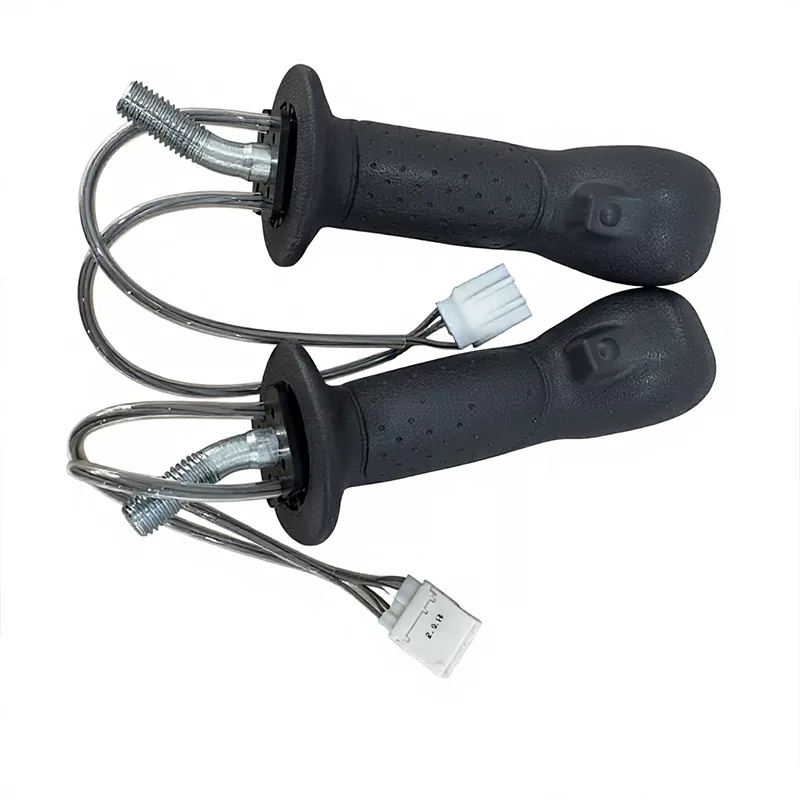

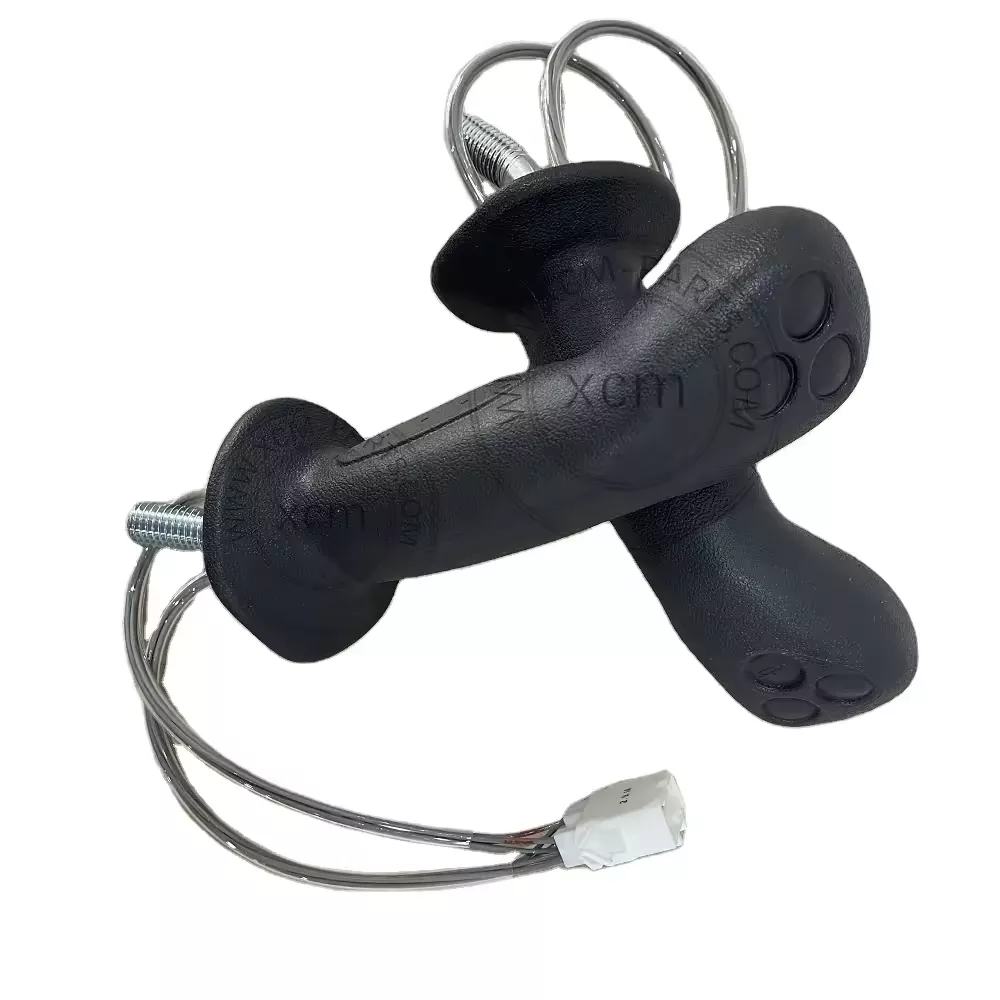

1. Joystick et poignée: c'est-à-dire la partie tenue par le conducteur, le dessus est généralement intégré à des boutons et des roues, qui servent à contrôler l'équipement ou à changer de mode. Certaines conceptions peuvent ajuster la longueur pour s'adapter à différents opérateurs.
2. Corps de valve et noyau de valve: le corps de vanne supérieur et le corps de vanne inférieur à l'intérieur de la poignée forment une conduite d'huile hydraulique ; le noyau de valve se déplace en fonction de l'action du joystick pour contrôler le débit et le débit d'huile.
3. Vanne pilote et piston: convertir l'action mécanique en pression de pilotage hydraulique ; le piston est l’élément clé qui génère la pression.
4. Autres pièces: y compris le joint d'huile squelette utilisé pour sceller et empêcher les fuites d'huile, et le cache-poussière pour protéger le mécanisme interne.

Installation et démontage

Le joystick de la pelle est une pièce de précision et vous devez être très prudent lors de son démontage et de son installation. Remarque : Voici les étapes générales. Veuillez suivre strictement le manuel de réparation de l'équipement dans la pratique.

1. Démontage du joystick: fixer la poignée, retirer l'écrou de réglage ; marquez la position de chaque piston et retirez-le ; démonter le piston et retirer la bague d'étanchéité.
2. Installation du joystick: Assurez-vous d'utiliser un nouveau joint et vérifiez si le cylindre plongeur est tiré ; insérez le ressort, assemblez le réducteur de pression dans le corps de la vanne ; réinstallez le piston selon la marque, installez le déflecteur, le joint universel et appliquez du beurre.
3. Exigences de couple: Assurez-vous d'utiliser une clé dynamométrique lors de l'installation pour vous assurer que le couple de serrage de chaque boulon est précis (par exemple, le couple de serrage du déflecteur et du joint est généralement d'environ 4,5 à 5,1 KGF.M)

FAQ

Quel est le MOQ ?

Nous acceptons une pièce pour chaque article

Quel est le mode d'expédition ?

Produits légers via DHL UPS FedEx EMS

Produits lourds par voie aérienne et maritime

Comment est la qualité ?

C'est authentique et neuf, de haute qualité

Avez-vous un catalogue?

Oui, le catalogue électronique est disponible.

Le joystick de la pelle Case peut-il s'adapter à ma machine ?

Envoyez-moi le numéro de modèle de votre machine, nous le vérifierons.

Proposez-vous un retour ?

Nous acceptons le retour et le remboursement après négociation.

La cabine de la pelle est-elle en stock maintenant ?

Oui, il est en stock.
